貼片電容怎么看參數？方法如下
作者： 深圳市昂洋科技有限公司發表時間：2021-02-03 20:01:35瀏覽量：12154【小中大】

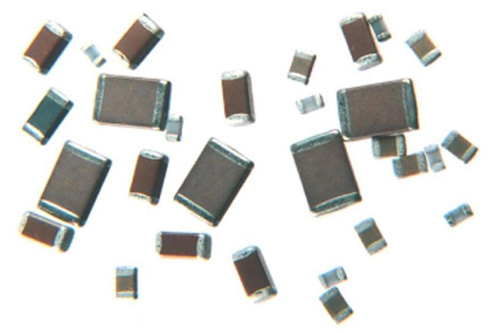

想要知道貼片電容怎么看參數，不管是是村田還是三星或者是其他品牌，都可以通過這幾個方法來獲得。
文本標簽：貼片電容怎么看參數
想要知道貼片電容怎么看參數，不管是是村田還是三星或者是其他品牌，都可以通過這幾個方法來獲得。
1、可以通過產品的型號
如村田貼片電容：GRM 31 C 5C 1H 104 J A01#
a、“GRM”為一般常用類電容；
b、“31”代表的是英制1206，它對應的公制為3216，尺寸為3.2×1.6mm；
c、“C”代表貼片電容高度為1.6mm；
d、“5C”代表的是電容介質為COG/NPO，其它類還有X5R、X7R；
e、“1H”代表的是額定電壓為50V；
g、“104”代表容值，10×10?=0.1uF；
h、“J”代表公差檔為5%；
i、“A01”代表的是個別規格代號;
j、“#”代表的是包裝方式，其中：
●L為直徑180mm壓紋帶盤裝；
●D/E/W為直徑180mm紙袋盤裝；
●K為直徑330mm壓紋帶盤裝；
●J/F為直徑330180mm紙袋盤裝；
●B為散裝
●T為淺盤裝
注：各品牌如：村田、三星、國巨、風華、TDK都可以依據具體的型號來看他們的參數，而每個品牌的型號的具體寫法是有區別的，這就要求需要有各品牌對應的規格書說明來幫助理解，這些都可以通過昂洋科技的官網預覽或者下載到。
2、對于有些無法通過查詢來源獲取貼片電容型號的可以通過萬用表來測量，這個方法同樣適用于電路板電容器的代換。

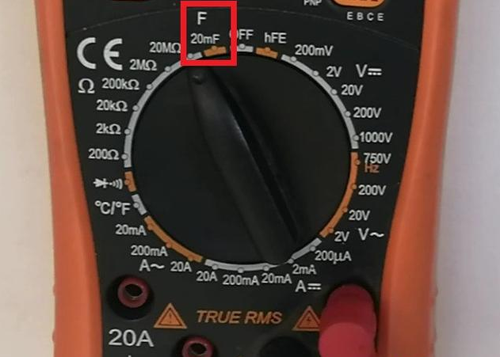

首先我們要選用一個有電容檔位的萬用表進行測量，如圖所示帶有“F”字樣的就是電容檔位，20mF就是20000uF，如圖：
在使用萬用表測量時還有一項工作要做，那就是對電容進行放電處理，特別是一些大容量電容，直接測量可能燒毀萬用表，放電的處理可以給電容串聯一個電阻器，一段時間以后就可以完成放電。把表筆連在極性電容兩端（最好還是紅表筆連極性電容正極，黑表筆連極性電容負極），如果電容正常的話，等一段時間可以看到萬用表上顯示的電容的容量。
萬用表除了測量電容外，還可以用來測量電壓和電流，測量的時候需要將檔位調到對應值。
關于怎樣看貼片電容參數總結一下，一是直接通過型號和規格書來進行辨認，這種方式最簡便，一般選料的時候要用到；二是需要對原電容器進行替換，但有不知道電容器的參數容值和電壓等信息，那就需要用到萬用表進行測量。
