在SMT貼片元器件中，貼片電感因其微型化結構與高頻特性，常與電容、電阻等元件混淆。本文結合行業實踐經驗，系統梳理貼片電感的分辨方法及替換策略，為電子工程師與維修人員提供可操作的技術參考。

一、貼片電感的分辨方法

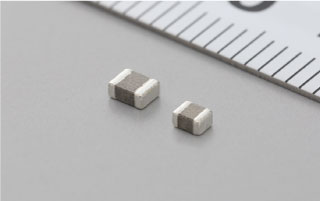

1. 視覺特征識別

顏色差異：普通貼片電感以黑色為主，而貼片電容中僅精密設備使用的鉭電容為黑色，其余多為灰色、青灰色或淺黃色。這一特征可快速區分80%以上的常見元器件。

外形結構：貼片電感常呈現多邊形或圓形輪廓，磁芯方形電感體積較大，可通過顯微鏡觀察磁芯與線圈結構。若元件表面僅標注小圓圈而無數字編碼，則極可能為電感。

型號編碼：電路圖中電感編號以"L"開頭(如L1、DL1)，電容為"C"，電阻為"R"。PCB板上元件表面印字若以"L"開頭，可直接判定為電感。

2. 電性參數檢測

直流電阻測量：使用萬用表200Ω檔或×1檔測量兩端電阻，電感阻值通常<1Ω(接近0Ω)，而電阻元件阻值>10Ω，電容阻值則呈現高阻狀態(通常>1MΩ)。

充放電特性：電感無充放電現象，而電容接入萬用表時指針會出現短暫偏轉后歸零(電容充電過程)。此特性可100%區分電容與電感。

高頻阻抗分析：對于高頻電路中的電感，需使用LCR表測量其電感量(L值)、品質因數(Q值)及自諧振頻率(SRF)，參數需與電路設計值匹配。

3. 破壞性驗證（僅限備件測試）

剖開元件觀察內部結構：若內部為漆包線繞制的線圈，則判定為電感;若為陶瓷介質層，則為電容。此方法適用于無標識元件的終極驗證。

二、貼片電感的替換策略

1. 優先同型號替換

參數匹配：確保新電感的電感量(L)、額定電流(I_rated)、直流電阻(DCR)、品質因數(Q)與原器件完全一致。例如，電視機行振蕩線圈需嚴格匹配型號，否則可能導致頻率漂移。

尺寸兼容：封裝尺寸(如0402、0603、0805)需與PCB焊盤完全對應，避免焊接缺陷。

2. 替代方案選擇

參數等效替換：

小型固定電感與色碼電感：電感量誤差≤±5%，額定電流≥原器件，尺寸相近時可直接替換。

振蕩線圈：半導體收音機中，若電感量、Q值、頻率范圍相同(如1F-1-1與ITF-3)，可跨型號替換。

偏轉線圈：顯像管電路中，規格參數相近的偏轉線圈即使型號不同，亦可互換。

應急處理：

短接法：僅適用于低頻電路(如電源濾波)，且需確保短接后不引發振蕩或電流過載。

自制電感：使用同規格漆包線繞制骨架，需嚴格控制匝數與磁芯材料，但操作難度高，僅限專業人員。

3. 焊接與固定技術

拆除方法：

熱風槍法：溫度200℃~300℃，風速1~2檔，噴頭垂直距離1~3cm，均勻加熱后垂直取出。

雙烙鐵同步加熱：使用鑿子形烙鐵頭同時加熱兩端焊點，鑷子輕提取出。

側邊推擠法：沿側邊加熱并輕推，適用于空間受限場景。

焊接要點：

焊錫量≤焊盤面積的1/2.避免虛焊或橋接。

焊接時間≤3秒，防止PCB碳化或元件熱損傷。

大型電感需使用膠水加固，防止機械振動導致脫焊。

三、典型應用場景案例

1. 開關電源電路

故障現象：輸出電壓波動，電感發熱嚴重。

檢測結果：原10μH/2A貼片電感電感量下降至8μH，DCR升至0.5Ω(原值0.3Ω)。

替換方案：選用同規格10μH/2A電感，焊接后輸出電壓穩定在12V±0.1V。

2. 射頻前端電路

故障現象：接收靈敏度下降，噪聲系數惡化。

檢測結果：原100nH/500mA高頻電感SRF低于工作頻率。

替換方案：改用SRF>2GHz的100nH/500mA繞線電感，噪聲系數從3.5dB降至2.8dB。
